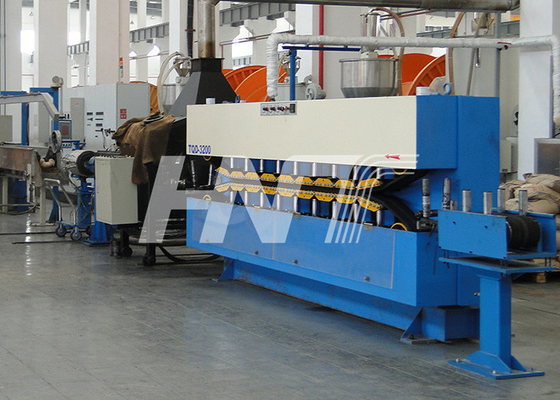

पावर केबल एक्सट्रूज़न लाइन के लिए कमला ढोना मशीन
ढोना बंद मशीन
,कमला मशीन
,बेल्ट प्रकार कमला मशीन
कमला Capstan बेल्ट प्रकार
विवरण:
TQD श्रृंखला को तार और केबल निर्माण उत्पादन लाइनों में तारों और केबलों को खींचने और स्थानांतरित करने के लिए डिज़ाइन किया गया है।मशीनों की यह श्रृंखला आम तौर पर एक्सट्रूज़न लाइन्स, आर्मरिंग लाइन्स, रिवाइंडिंग लाइन्स और आदि जैसी लाइनों से जुड़ी होती है। टीक्यूडी सीरीज़ न्यूमेटिक टेंशन कंट्रोल सिस्टम का उपयोग करती है, जो केबल या तार पर पर्याप्त खींचने वाला बल प्रदान करती है, जबकि कोई डेंट या अन्य क्षति नहीं छोड़ती है। इन्सुलेशन या म्यान।
- यह वायवीय से प्रभावित होता है और बेल्ट को स्वचालित रूप से तनाव देता है।ट्रांसमिशन मोटर और गियरबॉक्स द्वारा होता है।मशीन में कम शोर, उच्च आउटपुट है।सिंक्रोनस ट्रैक्शन स्पीड और एक्सट्रूज़न स्पीड को नियंत्रित करता है, जो लेवल ऑफ और विश्वसनीयता है।नियंत्रक आयात किया जाता है।आउटपुट और इनपुट के किनारे पर लेवल और वर्टिकल आइडलर व्हील हैं।निकासी तार व्यास के अनुसार समायोजित किया जा सकता है।
- लाइन की गति: 3-80 मीटर / मिनट
- उपयुक्त तार व्यास: 30-150 मिमी
- मैक्स।कर्षण: 3200kg.f
- केंद्र की ऊंचाई: 1000 मिमी
- बेल्ट की संपर्क लंबाई: 2900 मिमी
- सिलेंडर की मात्रा: 10 जोड़े
- मोटर पावर: एसी मोटर 18.5kw
केबल गाइड रोलर
सभी आकार के कोर और केबल के लिए उपयुक्त रोलर्स के साथ क्षैतिज और लंबवत समायोजन के लिए उपयुक्त। गाइड रोलर स्टैंड दो नंबरों से बना होगा: क्षैतिज और ऊर्ध्वाधर रोलर्स (हार्ड क्रोमियम प्लेटेड रोलर्स)।प्रत्येक रोलर्स सेट (क्षैतिज और लंबवत) का समायोजन एक हैंडल से समायोजित किया जाएगा।
तकनीकी मापदंड:
| नमूना | अधिकतम खींचने वाला बल (किलो) | लागू केबल व्यास (मिमी) | मनोरंजक लंबाई (मिमी) | बेल्ट चौड़ाई (मिमी) | अधिकतम लाइन गति (एम / मिनट) |
| टीक्यूडी-3200 | 3200 | 150 | 2800 | 160 | 80 |
