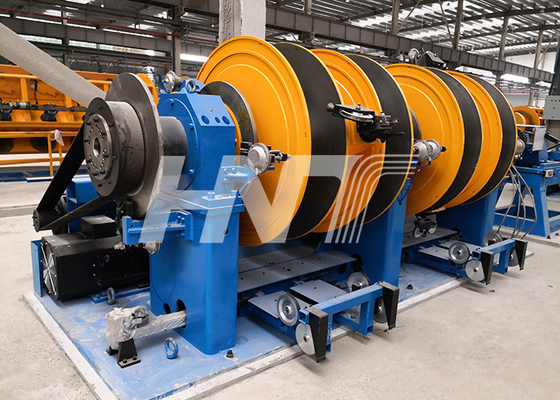

अतिरिक्त एचवी पावर केबल के लिए ट्रैपेज़ॉयडल कॉन्सेंट्रिक वायर रस्सी केबल बनाने की मशीन

हाई स्पीड कंसेंट्रिक स्ट्रैंडिंग लाइन

1. ओवरहेड से इंसुलेटेड, एसी टाइप (उच्च गुणवत्ता वाले मिलिकेन कंडक्टर का उपयोग करके) या डीसी प्रकार (बड़े गोल कॉम्पैक्ट कंडक्टर या ट्रेपोजॉइडल तारों का उपयोग करके) के सभी प्रकार के उच्च वोल्टेज और अतिरिक्त-उच्च वोल्टेज पावर केबल के उत्पादन के लिए आवेदन;
2. नो-बैक-ट्विस्ट स्ट्रैंडिंग के लिए डिज़ाइन किया गया;
3. पिंजरे की अधिकतम डिजाइन गति: 500r / मिनट;
4. फंसे हुए पिच: 40～350 मिमी (स्टेपलेस एडजस्टेबल);
5. फंसे हुए शरीर एक संकेंद्रित संरचना है, जो आगे और पीछे की सीट, फ्लाइंग विंग सिस्टम, बॉबिन स्टोरेज सिस्टम और वायर डिवाइडिंग सिस्टम से बना है।पिंजरे, भंडारण बॉबिन और ट्रैवर्स सिस्टम एक स्वतंत्र चर आवृत्ति मोटर द्वारा संचालित होते हैं;
6. पिंजरे का प्रत्येक खंड रीवाइंडिंग डिवाइस से सुसज्जित है, कोर तारों को बाहरी रिवाइंडिंग भुगतान के माध्यम से बोबिन में रिवाइंड किया जाता है, और प्रत्येक रील एक तार को रिवाइंड कर रहा है।एक अलग मोटर के माध्यम से बोबिन पर रीवाइंड करने वाला कोर वायर केबल को पार करता है।

मशीन का लाभ:

1. पिंजरे की संकेंद्रित संरचना के कारण (अदायगी बोबिन का केंद्र और पिंजरे का रोटेशन केंद्र मेल खाता है), प्रत्येक बॉबिन का केन्द्रापसारक बल बहुत छोटा होता है, इसलिए पिंजरे की घूर्णन गति अधिक होती है और फंसे गति तेज है, और उत्पादन क्षमता में सुधार हुआ है;

2. बड़ी लोडिंग क्षमता वाले पिंजरे का भंडारण बॉबिन, और बार-बार लोडिंग और अनलोडिंग की आवश्यकता नहीं होती है, जिससे ऑपरेटर के लिए श्रम की मात्रा बहुत कम हो जाती है;

3. पिंजरे के स्टोरेज बॉबिन पर सिंगल वायर के भुगतान के बाद, ड्राइंग के बाद सिंगल वायर को सीधे बॉबिन पर रिवाइंड किया जा सकता है जिससे टर्नओवर प्रक्रिया कम हो जाती है;

4. पिंजरे के तनाव का पिंजरे की घूर्णन गति से कोई लेना-देना नहीं है, और तनाव स्थिर और समायोज्य है;

5. मुड़ शरीर की संरचना कॉम्पैक्ट और उचित है, कुछ पहने हुए हिस्से, रखरखाव की मात्रा बहुत कम हो जाती है, और रखरखाव लागत बचाई जाती है;
