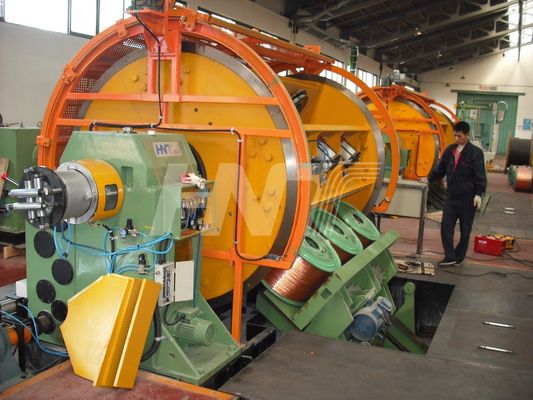

फ़्रेम कठोर स्ट्रैंडिंग मशीन
फ्रेम स्ट्रैंडिंग मशीन
फ़्रेम कठोर स्ट्रैंडिंग मशीन
आवेदन
मशीन को विशेष रूप से कॉपर और एल्युमिनियम कंडक्टरों के निर्माण के लिए डिज़ाइन किया गया है, जो सेक्टर शेप (वैकल्पिक) के साथ-साथ एसीएसआर को उच्च गति और निरंतर वल्केनाइजेशन में उत्पादित एचवी केबलों के लिए उत्कृष्ट कंडक्टर सतह के साथ तैयार करता है।
निरंतर तनाव नियंत्रण प्रणाली और बुद्धिमान ब्रेक सिस्टम से लैस:
ट्रैकिंग (सुपरसोनिक) द्वारा बॉबिन में लिपटे तार की लंबाई, बॉबिन पर शेष तार की लंबाई का पता लगाया जाएगा और पीएलसी को प्रेषित किया जाएगा।पीएलसी इनटेकिंग हवा को एक आनुपातिक वाल्व द्वारा नियंत्रित करेगा और शेष तार की लंबाई के बाद तार के तनाव को स्थिर बना देगा।डिस्क पर दबाव बराबर है यह सुनिश्चित करने के लिए भुगतान करने के लिए दो समूह ब्रेक डिस्क के तनाव को नियंत्रित करते हैं।वायवीय ब्रेक सिस्टम को एक बुद्धिमान ब्रेक सिस्टम द्वारा नियंत्रित किया जाता है।जब कोई आपातकालीन मशीन बंद हो जाती है, तो प्रत्येक पिंजरे का गति संकेत संवेदक द्वारा पीएलसी को प्रेषित किया जाएगा।पीएलसी स्वचालित रूप से गणना करेगा और तदनुसार आनुपातिक वाल्व द्वारा प्रत्येक पिंजरे को अलग-अलग ब्रेक बल प्रदान करेगा।फिर अलग-अलग केज सिंक्रोनाइज़ करना बंद कर देंगे।
मुख्य तकनीकी डेटा
| पिंजरे में ड्रमों की संख्या | 6,12,18,24,30,36 |
| दीया।सिंगल वायर का | कॉपर 1.5-4.5 मिमी |
| एल्यूमीनियम 1.8-5.0 मिमी | |
| एल्यूमीनियम मिश्र धातु 1.5-4.5 मिमी | |
| पिंजरे की घूर्णन गति |
6-बॉबिन 200 आर/मिनट 12-बॉबिन 180 आर/मिनट |
|
18 बोबिन 160 आर/मिनट 24 बोबिन 140 आर/मिनट |
|
| 30 बोबिन 120 आर/मिनट | |
| लंबाई रखना |
6 बोबिन 37-500 मिमी 12 बोबिन 44-590 मिमी |
| 18 बोबिन 52-694 मिमी | |
| 24बोबिन 61-819 मिमी | |
| 30 बोबिन 72-1100 मिमी | |
| लाइन की गति | 6.9 ~ 53 मी / मिनट |
| पिंजरे में अटेरन के आकार | पीएनडी 630 |
| केंद्र की ऊंचाई | 1100 मिमी |
| कैपस्तान इकाई | φ2000(2500) डुअल पुलिंग कैपस्तान |
