| एमओक्यू: | एक सेट |
| कीमत: | negotiable |
| standard packaging: | ग्राहक की आवश्यकताओं के अनुसार |
| वितरण अवधि: | 30-120 दिन |
| भुगतान विधि: | टी/टी, एल/सी |

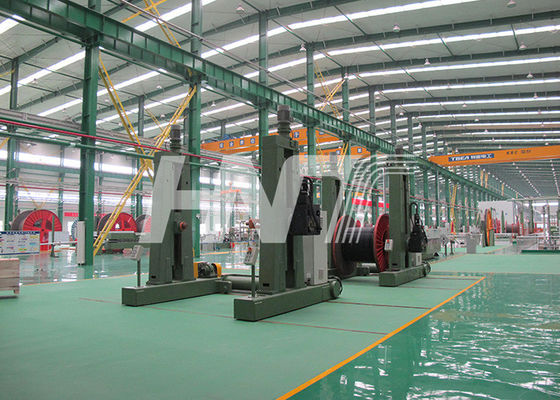

पोर्टल प्रकार टेक-अप:
लोडिंग और अनलोडिंग विधि एक पोर्टल जंगम संरचना है, रील के पिंटल को दो मोटर्स द्वारा एक साइक्लोइडल पिनव्हील रिड्यूसर के माध्यम से संचालित किया जाता है, प्रत्येक पिंटल को अलग से या एक साथ उठाया जा सकता है।यह यांत्रिक सुरक्षा और विद्युत सुरक्षा उपकरणों से सुसज्जित है और बोबिन के विभिन्न विनिर्देशों की स्थापना को पूरा करने के लिए सहायक उपकरण पिंटल डिज़ाइन के साथ सुसज्जित है;बॉबिन क्लैंपिंग मोटर द्वारा महसूस की जाती है, और यह यांत्रिक सुरक्षा और विद्युत सुरक्षा उपकरण से लैस है।बोबिन की लोडिंग और अनलोडिंग बहुत सुविधाजनक है।
टेक-अप एसी मोटर है जो बोबिन को ड्राइव करने के लिए गियरबॉक्स चलाती है, और गियरबॉक्स असीम रूप से परिवर्तनशील है;सीमेंस 200 पीएलसी + आयातित सीमेंस गवर्नर का उपयोग मोटर संचालन को नियंत्रित करने के लिए किया जाता है।ट्रैवर्स पिच और बॉबिन जानकारी नियंत्रण कक्ष में इनपुट हो सकती है, कॉइल व्यास गणना फ़ंक्शन के साथ पीएलसी नियंत्रण स्वचालित रूप से तनाव और रिवर्स दिशा को नियंत्रित कर सकता है।ट्रैवर्स को ट्रैवर्स की पिच को नियंत्रित करने के लिए गियर बॉक्स और गाइड व्हील को कम करने के लिए मोटर द्वारा संचालित किया जाता है, और गियर बॉक्स सीधे ट्रैवर्स शाफ्ट से जुड़ा होता है;
टेक-अप नियंत्रण की 2 विधि: टोक़ नियंत्रण और गति नियंत्रण जिसे मैन्युअल रूप से स्विच किया जा सकता है।
ब्रेक: वायवीय तितली ब्रेक, सोलनॉइड वाल्व नियंत्रण के साथ।
तकनीकी मापदंड
| नमूना | TUB25 | TUB32 | TUB36 | TUB42 | TUB45 | टीयू50 |
| रील व्यास | 1250/2500 | 1600/3200 | 1800/3600 | 2000/4200 | 2000/4500 | 2500/5000 |
| अधिकतम निकला हुआ किनारा व्यास (मिमी) | 2500 | 3200 | 3600 | 4200 | 4500 | 5000 |
| न्यूनतम निकला हुआ किनारा व्यास (मिमी) | 1250 | 1600 | 1800 | 2000 | 2000 | 2500 |
| न्यूनतम समग्र चौड़ाई (मिमी) | 900 | 1180 | 1400 | 1900 | 1900 | 1900 |
| अधिकतम समग्र चौड़ाई (मिमी) | 1900 | 2120 | 2300 | 2400 | 2400 | 2500 |
| न्यूनतम बैरल व्यास (मिमी) | 500 | 800 | 2500 | 2800 | 2800 | 3000 |
| बोर (मिमी) | 80 (100-125) | 80 (100-125) | 200 | 200 | 200 | 200 |
| न्यूनतम तार व्यास (मिमी) | 7 | 8 | 20 | 30 | 30 | 40 |
| अधिकतम तार व्यास (मिमी) | 70 | 120 | 140 | 160 | 160 | 180 |
| अधिकतम रोटेशन गति (आरपीएम) | 7/17/37 | 7/17/37 | 6/12/22 | 6/12/22 | 6/12/22 | 6/12/22 |
| ट्रैवर्स रेंज (मिमी) | 8-90 | 9-120 | 20-140 | 30-160 | 30-160 | 40-180 |
| अधिकतम रील वजन (किलो) | 12000 | 18000 | 25000 | 30000 | 35000 | 40000 |
