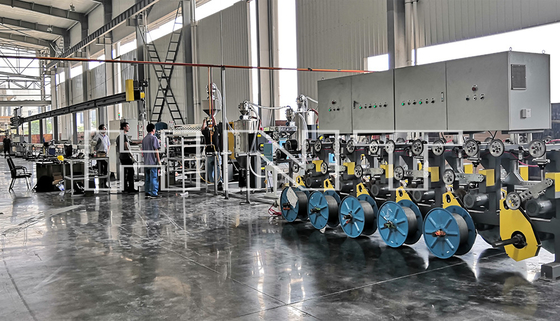

ISO9001 लिफ्ट ट्रैवलिंग केबल एक्सट्रूज़न लाइन सिंगल स्क्रू फ्लैट / लिफ्ट केबल

लिफ्ट केबल एक्सट्रूज़न लाइन

मुख्य तकनीकी पैरामीटर:

मुख्य रूप से एलेवेटर स्टील बेल्ट के इन्सुलेशन और शीथ के डबल-लेयर सह-एक्सट्रूज़न के लिए उपयोग किया जाता है;

आपूर्ति का आधार: ग्राहक के तकनीकी चित्र के अनुसार;

इन्सुलेशन एक्सट्रूज़न सामग्री: टीपीयू;

समाप्त बाहरी व्यास: अधिकतम 8*60 मिमी;

उत्पादन लाइन की डिजाइन लाइन गति (बेल्ट प्रकार कैटरपिलर ट्रैक्शन): अधिकतम 30 मीटर/मिनट;

क्रॉसहेड केंद्र की ऊंचाई: 1000 मिमी;

प्रोडक्शन लाइन मुख्य भाग:

1. मल्टी-हेड मोटराइज्ड पे-ऑफ

2. एक्सट्रूडर

3. फ्लैट केबल डबल लेयर सह-एक्सट्रूज़न क्रॉसहेड

4. स्टील बेल्ट प्री-फॉर्मिंग डिवाइस

5. ओडी परीक्षक

6. ठंडा पानी का कुंड

7. मीटर काउंटर

8. बेल्ट प्रकार कैटरपिलर कैपस्टर

9. संचायक

10. पोर्टल प्रकार टेकअप

उत्पादन लाइन नियंत्रण प्रणाली:

1. पूरी मशीन को सीमेंस S7-1500PLC प्रोग्रामयोग्य नियंत्रक द्वारा नियंत्रित किया जाता है, जो औद्योगिक कंप्यूटर डिस्प्ले और ऑपरेशन पैनल पर संचालित होता है;

2. प्रोफिबस बस (संचार बस) का उपयोग करना, सुविधाजनक मानव-मशीन संचार और नियंत्रण।पूरे सिस्टम को बेंचमार्क के रूप में स्क्रू गति से नियंत्रित किया जाता है, कैलिपर पूरी लाइन नियंत्रण में भाग लेता है, और पीएलसी बाहरी व्यास के उतार-चढ़ाव के परिवर्तन के अनुसार कर्षण गति के परिवर्तन को नियंत्रित करता है ताकि यह सुनिश्चित हो सके कि केबल का बाहरी व्यास एकजैसा हैं;

3. विभिन्न उत्पादन प्रक्रिया नियंत्रण पैरामीटर कंप्यूटर में संग्रहीत होते हैं और इन्हें सामूहिक रूप से डिस्प्ले स्क्रीन पर प्रदर्शित और कॉल किया जा सकता है।औद्योगिक नियंत्रण मशीन को अपनाया जाता है, और मानव-मशीन इंटरफ़ेस के नियंत्रण मापदंडों का संशोधन सुविधाजनक और व्यावहारिक है।संपूर्ण उत्पादन लाइन को केंद्रीकृत नियंत्रण, एकल और लिंकेज समायोजन का एहसास करना आसान बना सकता है;

4. तापमान नियंत्रण पीएलसी के साथ संचार करने के लिए जापानी आरकेसी मॉड्यूल को अपनाता है (या तापमान नियंत्रण पीएलसी सिमुलेशन मॉड्यूल से सीधे जुड़ने के लिए थर्मोकपल को अपनाता है)।इसमें एक अलग तापमान नियंत्रण इंटरफ़ेस और एक पर्यावरणीय तापमान संदर्भ बिंदु है।और इसमें पीआईडी ​​ट्यूनिंग फ़ंक्शन है;वास्तविक तापमान के अंशांकन और पीसी इंटरफ़ेस तापमान प्रदर्शन सटीकता में एक सेटिंग फ़ंक्शन होता है।प्रदर्शन त्रुटि को ठीक किया जा सकता है;पावर नियंत्रण अग्रणी ठोस राज्य रिले को अपनाता है;
